Automatski sustav za čišćenje okvira i spremnika za gorivo specijalizirani je uređaj dizajniran za automatsko čišćenje unutarnjih mrlja (poput ulja, sedimenata, hrđe i starih premaza) iz spremnika za gorivo na vozilima poput automobila i građevinskih strojeva. Naširoko se koristi u automobilskoj proizvodnji, popravljanju i obnovi te održavanju rabljenih automobila. Njegova temeljna prednost leži u njegovom učinkovitom, preciznom i stabilnom postupku čišćenja postignutog automatiziranom kontrolom, značajno poboljšavajući kvalitetu čišćenja i učinkovitost, smanjujući troškove rada i intenzitet.
Dizajnerske ideje
Unutarnji sustav čišćenja zida u spremniku opremljen je trodimenzionalnom rotirajućom mlaznicom, osiguravajući 360 stupnjeva čišćenja bez slijepih mrlja, osiguravajući maksimalne rezultate čišćenja.
Na temelju zahtjeva za čišćenje, brzina protoka glavne opreme postavljena je na 50 litara u minuti, a jedna crpna stanica koja opskrbljuje dvije stanice za čišćenje.
Medij za čišćenje je topla voda visokog pritiska na temperaturi od 40-60 stupnjeva, što optimizira rezultate čišćenja.
Da bi se osigurala učinkovitost čišćenja, cijeli sustav čišćenja sadrži dvije stanice s pumpama i četiri stanice za čišćenje.
Instalirana je dijafragma usisna pumpa s pomakom od 3 kubika na sat za rješavanje otpadnih voda nakon čišćenja.
Sustav filtracije otpadnih voda sadrži dvostupanjski magnetski filter koji će apsorbirati krhotine, hrđu i ostale krhotine.
Cijeli sustav koristi PLC varijabilni frekvencijski pogon za maksimalnu automatizaciju.
Pregled sustava
Cijeli sustav integrira čišćenje visokog tlaka, uređaj za grijanje, trodimenzionalni mehanizam za čišćenje, pumpu za dijafragmu i sustav filtracije (više faza filtracije), koji obuhvaća njegov funkcionalni dizajn, strukturu, performanse i konfiguraciju.

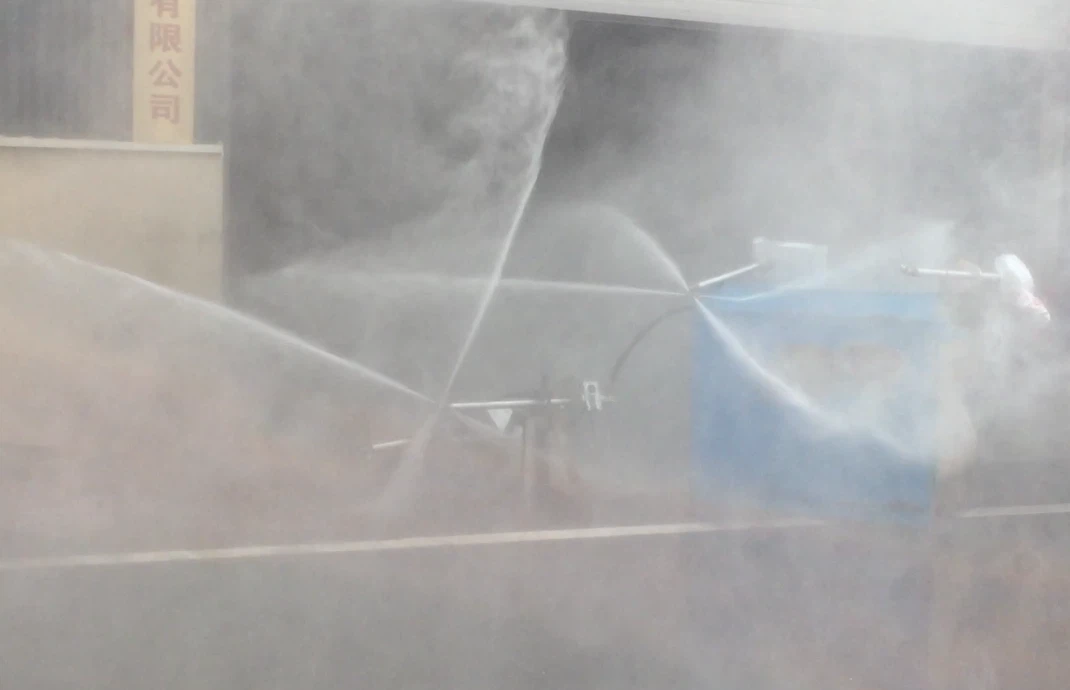

Aktuator za čišćenje je trodimenzionalna mlaznica za čišćenje s rotacijom od 360 stupnjeva.
Cijeli upravljački sustav koristi PLC varijabilni frekvencijski pogon, omogućavajući kontrolu, zaštitu i osjet svih aspekata tijekom rada.
Sustav grijanja tople vode koristi električni spremnik za grijanje od 60 kW, održavajući konstantnu temperaturu vode od 60 stupnjeva.
Pumpana stanica djeluje na 50L/min, s nazivnim tlakom od 160 kg, a jedna snaga pumpa od 15kW. Cijeli sustav opremljen je glavnim upravljačkim ormarom.
Postupak čišćenja
Voda iz slavine ➩ Spremnik vode (grijana) ➩ Otvoreni ručni kuglični ventil ➩ Ulazna cijev visokotlačne pumpe za ulaznu cijev ➩ tlak regulirajući ventil ➩ Filter visokog tlaka (senzor tlaka) ➩ Pneumatska čaša ➩ visokotlačno crijevo ➩ 3d mlaznica ➩ Tank Unutrašnjost ➩ PNEARSE ➩ PNEUMS (mjerač vakuuma) ➩ Vanjski filter (senzor tlaka) ➩ Spremnik zagrijane vode
Uvod visokotlačnog sustava pumpe
Ocijenjeni tlak: 0-160 bara
Ocijenjeni protok: 50 l/min x 2
Brzina pumpe: 1480 o / min
Motorna snaga: 15 kW x 2
Dimenzije: pojedinačno 1200 mm x 760 mm
Težina: otprilike 400 kg
Pumpa visokog tlaka: Udor topla voda pumpa visokog pritiska uvezena iz Italije
Prednosti sustava
Nizak intenzitet rada.
Kratko vrijeme čišćenja i visoka učinkovitost.
Nema štete na radnim dijelovima.
Upravljajući se i podesivi tlak ispiranja i brzina.
Uvezene, originalne komponente stabilne kvalitete.
Čišćenje tople vode za visoku učinkovitost i izvrsne rezultate.
Koristi čistu (cirkulirajuću) vodu, eliminirajući potrebu za dodavanjem otapala i sprečavajući sekundarnu kontaminaciju.
